中国电网结构及概况

2009-07-28

　　要谈到自动化和电气控制，我们先从供电谈起。为提高发电设备的运行效率，提高用户用电的可靠性，现今发电厂的电能都是通过电网输送到工厂，本期专题将主要介绍全国电网的结构，并举例介绍各部分的系统构成。如果错误或遗漏的地方，欢迎大家批评指正。

　　一般来说，把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。简称电网。

　　近年来，伴随着中国电力发展步伐不断加快，中国电网也得到迅速发展，电网系统运行电压等级不断提高，网络规模也不断扩大，全国已经形成了东北电网、华北电网、华中电网、华东电网、西北电网和南方电网6个跨省的大型区域电网，并基本形成了完整的长距离输电电网网架。

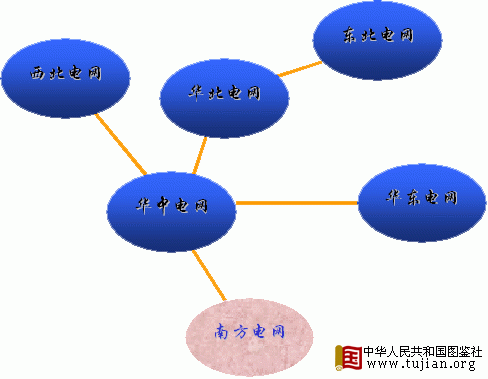

全国电网结构图

　　由于中国的国土面积大，所以把全国的电网划分成六大电网，有两大集团分别管理。其中东北电网、华北电网、华中电网、华东电网、西北电网属国家电网公司，南方电网属南方电网公司。电网大型区域的划分，是为了方便管理。对于国土面积小一些的国家，比如韩国、日本等，其电网结构基本上相当于一个大型区域电网。

　　大型区域电网一般由省级或地市级电网组成，比如华中电网，华北电网。他们的结构图如下：

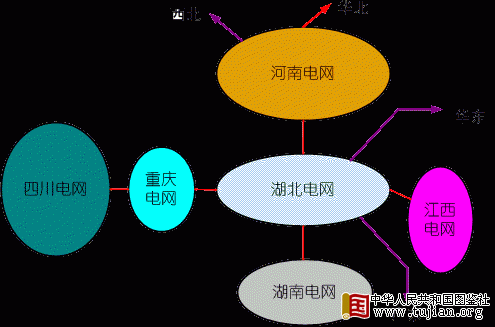

　　华中电网在全国电网系统中处于枢纽地位，承担主要的西电东送任务。华中电网由河南电网、四川电网、重庆电网、湖北电网、江西电网、湖南电网六部分组成。其中河南电网与西北电网、华北电网相连，湖北电网与华东电网、南方电网相连。 [查看详情]

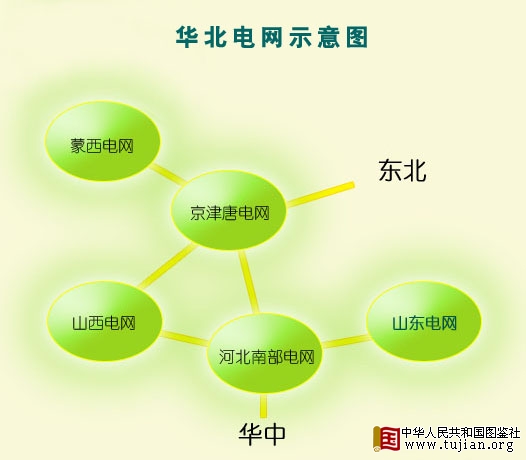

　　华北电网包括蒙西电网、京津唐电网、河北南部电网、山西电网、山东电网5部分。并与东北电网、华中电网相连。 [查看详情]

　　省级电网则由地市级电网组成，例如华北电网中的京津唐电网、山西电网。

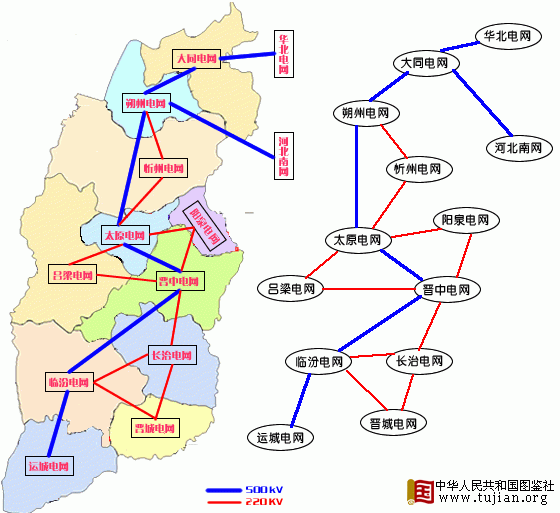

　　山西电网属省级电网，其包括大同电网、朔州电网、忻州电网、太原电网、阳泉电网、吕梁电网、晋中电网、长治电网、晋城电网、运城电网、临汾电网等11个地市级电网。[查看详情]

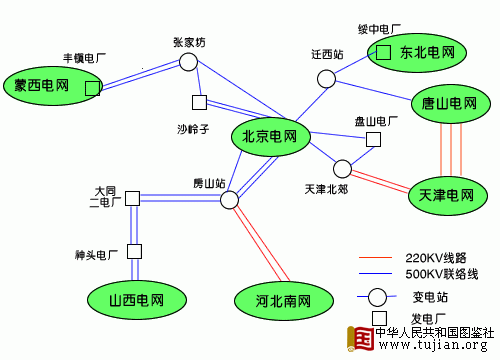

　　京津唐电网主要由北京电网、天津电网、唐山电网组成，其具体结构图如下：

tujian.org

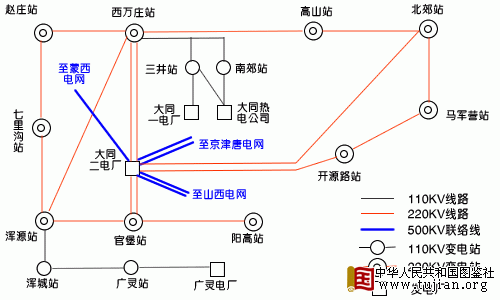

　　地市级电网负责将电能再分配到个区县或各大中型工厂，下面以大同地区电网为例，介绍地市级电网的结构和系统构成。对于区县一级的电力系统结构，我们将会在变电和配电相关的专题中为您做更详细的介绍。

　　大同电网包括10个220KV变电站、四个发电厂以及若干个110KV的变电站。其中，大同二电厂属大型电厂，主要向华北电网供电，大同一电厂、大同热电公司、广灵电厂都是只是给本地区供电，不向华北电网送电。

　　对于一个大型或超大型的工厂，以及大型的工业区，其内部用电负荷非常大时，也可以把它看成一个单独的地市级电网。如曹妃甸工业区、防城港工业区等。
