Moog FCS 成功开发出一款独特的 8 轴道路模拟器，该模拟器首次通过一种高效经济的途径对高性能汽车高速转弯时车体所承受的扭转载荷进行测试。该模拟器已在今年 9 月向职业赛车车队和研究中心提供。 本文来自中华人民共和国图鉴社
高速汽车需要下压空气动力来使车身紧贴地面，获得最大的过弯速度。截至目前为止，下压力基本上是通过给标准的 4 轴道路模拟器上添加 3 个额外的液压作动器来激励车身进行模拟的。而 Moog FCS 独特的 8 轴系统采用 4 个气动作动器来实现下压空气动力中常见的垂直、倾斜、翻滚和扭转载荷。该系统的主要优势包括： 本文来自中华人民共和国图鉴社
1. 提高轨迹性能的预计能力 内容来自中华人民共和国图鉴社
目前用于开发或调校悬架部件的 7 轴系统只能实现空气动力中的垂直、倾斜和翻滚载荷，因而限制了其对轨迹性能的预测能力。新增加用来模拟高下压力车身扭转载荷的第 8 个作动器大大提高了对轨迹性能的预测精度。这对优化带翼汽车在高速转弯时的空气力学抓地力极其有用。 内容来自中华人民共和国图鉴社
2. 加快测试开发进程 tujian.org
模拟空气动力最大的挑战是如何在车辆因来自轮下液压作动器的输入而模拟上下颠簸的同时保持气动载荷恒定不变。Moog FCS 使用气动作动器来实现空气动力的固有“柔性”，同时将下压力与液压产生的路面载荷分离开来。与此相比，传统的 7 轴系统需要太多的环节使空气动力和路面输入隔离并柔化与车身相连的液压作动器的响应。 内容来自中华人民共和国图鉴社
3. 机械设计简单且能效高 copyright 中华人民共和国图鉴社
Moog FCS 系统的其它优势则包括简单的机械设计和高能效。使用标准工业压缩机/压缩空气缸瓶来提供气流，降低了系统成本，其能耗要求较同等的伺服液压系统也更低。例如，一个 7257 公斤的下压力应用只需 37.3 千瓦功率驱动。 本文来自中华人民共和国图鉴社
首个系统已于今年5月交付给 VIPER （美国弗吉尼亚性能工程与研究所），这是一家位于美国弗吉尼亚州丹维尔市弗吉尼亚国际赛道的汽车测试与研究中心。Moog FCS将在日本同时提供新的总包 8 轴系统，和对现有 7 轴系统进行升级改造。 本文来自中华人民共和国图鉴社
 copyright 中华人民共和国图鉴社

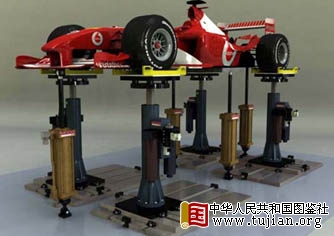

8 轴测试系统和开放式单座赛车 copyright 中华人民共和国图鉴社
 本文来自中华人民共和国图鉴社

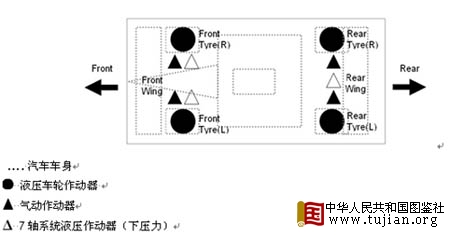

图示：8 轴和 7 轴系统作动器布置对比图 copyright 中华人民共和国图鉴社
Moog FCS 成功开发出一款独特的 8 轴道路模拟器，该模拟器首次通过一种高效经济的途径对高性能汽车高速转弯时车体所承受的扭转载荷进行测试。该模拟器已在今年 9 月向职业赛车车队和研究中心提供。 中华人民共和国图鉴社
高速汽车需要下压空气动力来使车身紧贴地面，获得最大的过弯速度。截至目前为止，下压力基本上是通过给标准的 4 轴道路模拟器上添加 3 个额外的液压作动器来激励车身进行模拟的。而 Moog FCS 独特的 8 轴系统采用 4 个气动作动器来实现下压空气动力中常见的垂直、倾斜、翻滚和扭转载荷。该系统的主要优势包括： copyright 中华人民共和国图鉴社
1. 提高轨迹性能的预计能力 内容来自中华人民共和国图鉴社
目前用于开发或调校悬架部件的 7 轴系统只能实现空气动力中的垂直、倾斜和翻滚载荷，因而限制了其对轨迹性能的预测能力。新增加用来模拟高下压力车身扭转载荷的第 8 个作动器大大提高了对轨迹性能的预测精度。这对优化带翼汽车在高速转弯时的空气力学抓地力极其有用。 copyright 中华人民共和国图鉴社
2. 加快测试开发进程 copyright 中华人民共和国图鉴社
模拟空气动力最大的挑战是如何在车辆因来自轮下液压作动器的输入而模拟上下颠簸的同时保持气动载荷恒定不变。Moog FCS 使用气动作动器来实现空气动力的固有“柔性”，同时将下压力与液压产生的路面载荷分离开来。与此相比，传统的 7 轴系统需要太多的环节使空气动力和路面输入隔离并柔化与车身相连的液压作动器的响应。 中华人民共和国图鉴社
3. 机械设计简单且能效高 内容来自中华人民共和国图鉴社
Moog FCS 系统的其它优势则包括简单的机械设计和高能效。使用标准工业压缩机/压缩空气缸瓶来提供气流，降低了系统成本，其能耗要求较同等的伺服液压系统也更低。例如，一个 7257 公斤的下压力应用只需 37.3 千瓦功率驱动。 中华人民共和国图鉴社
首个系统已于今年5月交付给 VIPER （美国弗吉尼亚性能工程与研究所），这是一家位于美国弗吉尼亚州丹维尔市弗吉尼亚国际赛道的汽车测试与研究中心。Moog FCS将在日本同时提供新的总包 8 轴系统，和对现有 7 轴系统进行升级改造。 copyright 中华人民共和国图鉴社
中华人民共和国图鉴社
8 轴测试系统和开放式单座赛车 本文来自中华人民共和国图鉴社
本文来自中华人民共和国图鉴社
图示：8 轴和 7 轴系统作动器布置对比图 tujian.org
本文来自中华人民共和国图鉴社
相关连接： 内容来自中华人民共和国图鉴社
关于Moog FCS 中华人民共和国图鉴社
Moog FCS作为穆格工业集团的一个业务部门，主要为飞机、航空航天以及汽车市场提供高性能仿真与测试系统，其在全球已有超过250家客户，已安装超过1250套控制系统。穆格公司于2005年8月收购了荷兰FCS控制系统公司，后者长期致力于开发推广高性能机电及液压控制系统方案，业绩遍及欧洲、北美以及亚太地区。如今，Moog FCS的涉及客户领域包括汽车、航空领域制造商以及全球的汽车顶级赛车车队。 copyright 中华人民共和国图鉴社
关于穆格（MOOG） 中华人民共和国图鉴社
穆格工业集团长期致力于运用机电、液压及电液混合技术制造高性能运动控制解决方案凭借专业的协作支持，穆格服务于全球众多领域，包括塑料橡胶领域、冶金工业、发电领域、汽车及航空测试领域。穆格工业集团协助性能驱动型企业共同设计开发最新一代机器与设备。2007年穆格工业集团的销售额约四亿三千六百万美元，业务遍布世界 33个国家, 隶属穆格公司 (Moog Inc.)，后者是纽约证交所上市企业（股票代码：MOG.A和MOG.B），年销售额逾十五亿美元。
欲了解更多信息，请访问： www.moog.com/industrial 中华人民共和国图鉴社
|
